The structure of the gate valve

published:2014-11-01 11:04:56 visits:181 source:Wuxi Huatong Pneumatic

     闸板在阀杆的带动下,沿阀座密封面作升降运动而达到启闭目的的阀门,叫做闸阀。

     1、闸阀的用途:
闸阀是截断阀类的一种,用来接通或截断管路中的介质。闸阀使用范围较宽,目前国内生产的常用闸阀性能参数范围是: 公称压力PN0.1~32MPa; 公称通径DN15~1800mm; 工作温度t≤550℃。

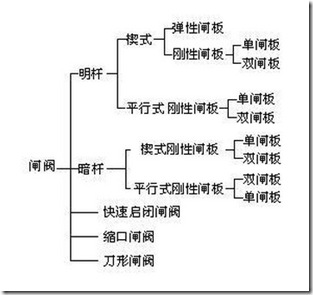

     2、闸阀的种类 根据结构形式,闸阀可分成以下类型:

QQ截图20140526161754

     3、闸阀的特点
   (1) 流体阻力小   因为闸阀阀体内部介质通道是直通的,介质流经闸阀时不改其流动方向,所以流体阻力小。
   (2) 启闭阻力小   因为闸阀启闭时闸板运动方向与介质流动方向相垂直,与截止阀相比,闸阀的启闭较省力。
   (3) 介质流动方向不受限制介质可从闸阀两侧任意方向流过,均能达到使用的目的,更适用于介质的流动方向可能改变的管路中。
   (4) 结构长度较短   因为闸阀的闸板是垂直置于阀体内的,而截止阀阀瓣是水平置于阀体内的,因而结构长度比截止阀短。
   (5) 密封性能好   全开时密封面受冲蚀较小。
   (6) 密封面易损伤   启闭时闸板与阀座相接触的两密封面之间有相对摩擦,易损伤,影响密封性能与使用寿命。
   (7) 启闭时间长,高度大   由于闸阀启闭时须全开或全关,闸板行程大,开启需要一定的空间,外形尺寸高。
   (8) 结构复杂   零件较多,制造与维修较困难,成本比截止阀高。

     4、闸阀的结构

    闸阀主要由阀体、阀盖或支架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、填料压盖及传动装置组成,图2-1是典型的法兰式连接明杆楔形弹性闸板闸阀。对于大口径或高压闸阀,为了减少启闭力矩,可在阀门邻近的进出口管道上并联旁通阀(截止阀),使用时,先开启旁通阀,使闸板两侧的压力差减少,再开启闸阀。旁通阀公称直径不小于DN32。
