调速阀貌似也叫补偿阀

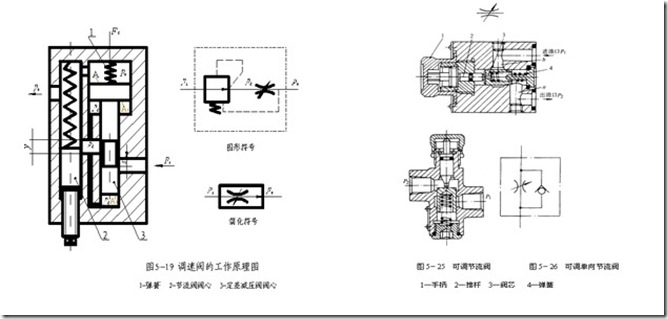

节流阀就像一个水龙头,你拧的大了水就流的多,但是在水龙头拧相同圈数的情况下管道里的压力高,水就流的多,压力小水就流的少。但调速阀不是不管管道里压力有多高(相对)在水龙头拧相同圈数时,水流的一样多。

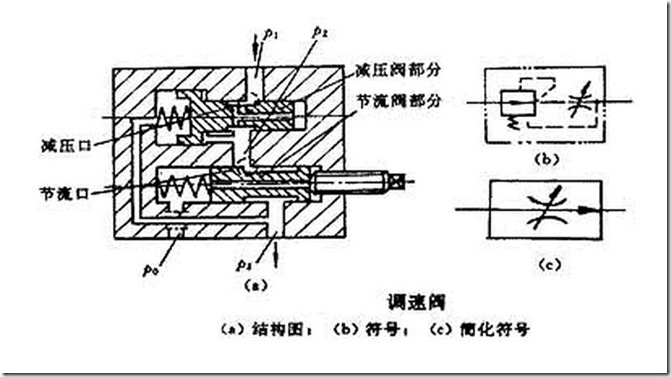

2 如图所示,调速阀是进行了压力补偿节流阀。它有定差减压阀和节流阀串联而成。节流阀前、后压力p2和p3分别引到减压阀阀芯右、左两端,当负载压力p3增大,作用减压阀芯左端液压力增大,阀芯右移,减压口加大,压降减小,使p2也增大,使节流阀压差(p2-p3)保持不变;反之亦然。这样就是调速阀流量恒定不变(不受负载影响)。
