Two-position three-way valve controls the reversing circuit of single-acting cylinder

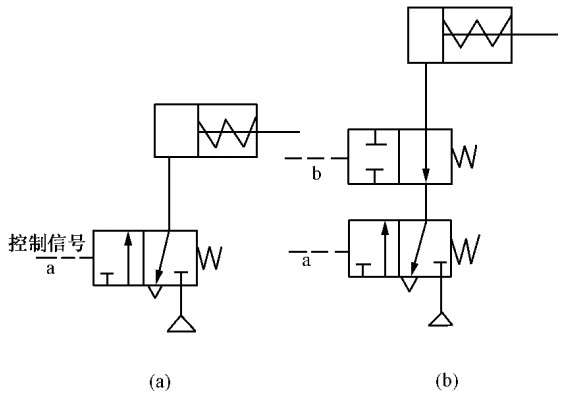

Article Summary 二位三通阀控制单作用气缸的换向回路图a 只用一个二位三通阀，当有控制信号时，活塞杆伸出，无控制信号时，活塞杆在弹簧力作用下退回。在图b中，串联一个二位三通阀，可以使气缸在行程途中任意位置停止。即有信号b则活塞停止运动，消除信号b，则活塞继续运动。但因气体的可压缩性，其停止位置精度较低。
