Gas-liquid linkage position control circuit
Published: 2013-11-30 14:51:25 Views: 615 Source: Wuxi Huatong Pneumatic
Article Summary
气液联动位置控制回路当要求定位精度较高时，可采用气液联动位置控制回路。图1 所示为采用并联式气—液阻尼缸的位置控制回路。在阻尼缸伸出和退回过程中，两个二位二通液压电磁阀可使阻尼缸停下来，一旦停止运动，三位阀即处于中位，气缸两腔室压力为大气压，操作更为方便。图1 气—液阻尼缸位置控制回路图2 所示为采用气液转换器控制活塞杆中停位置的回路，单向节流阀控制气缸退回速度。当二位二通电磁阀切断回程油路时，可迅速使活塞杆停止在行程任意位置上。图2 气—液转换器位置控制回路
Source: Wuxi Huatong Pneumatic Manufacturing Co., Ltd. Published 2013-11-30
气液联动位置控制回路
当要求定位精度较高时，可采用气液联动位置控制回路。
图1 所示为采用并联式气—液阻尼缸的位置控制回路。在阻尼缸伸出和退回过程中，两个二位二通液压电磁阀可使阻尼缸停下来，一旦停止运动，三位阀即处于中位，气缸两腔室压力为大气压，操作更为方便。
图1 气—液阻尼缸位置控制回路

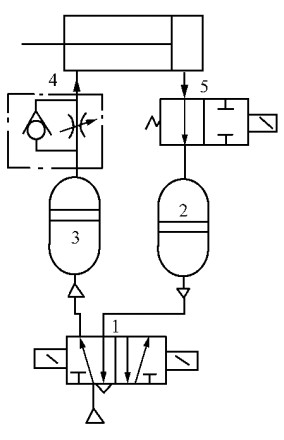

图2 所示为采用气液转换器控制活塞杆中停位置的回路，单向节流阀控制气缸退回速度。当二位二通电磁阀切断回程油路时，可迅速使活塞杆停止在行程任意位置上。
图2 气—液转换器位置控制回路
